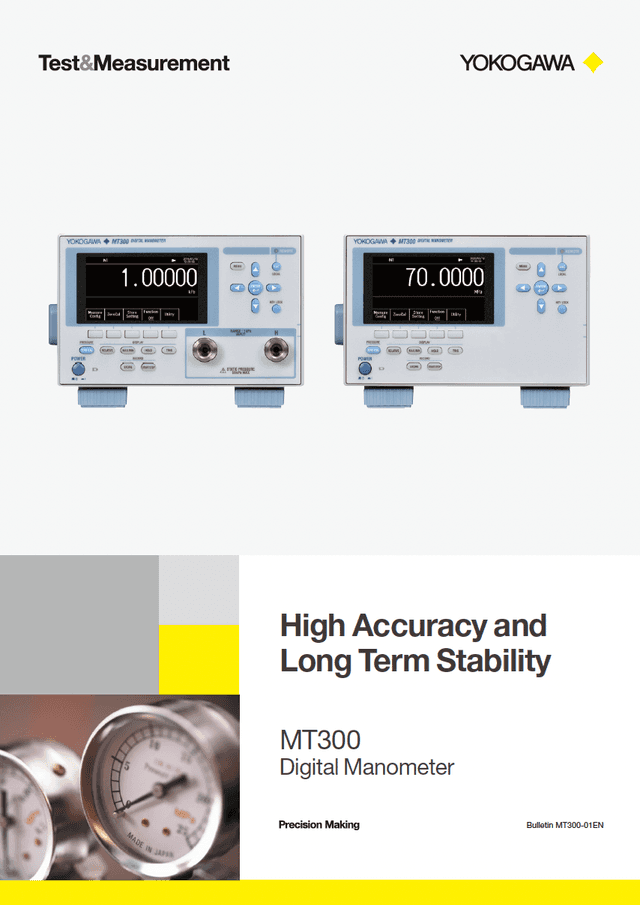

MT300 Präzisionsdruckmessgerät
Hohe Genauigkeit und Langzeitstabilität
Das MT300 ist ein Präzisionsdruckmessgerät für hochgenaue und zuverlässige Druckmessungen von Gasen und Flüssigkeiten sowie für Differenzdruckmessungen – alles mit einem einzigen Gerät.
Ausgestattet mit dem siliziumbasierten Resonanzsensor von Yokogawa bietet das MT300 eine Vielzahl einzigartiger Funktionen, die für verschiedenste Anwendungen in der Druckprüfung und Wartung von Vorteil sind.
Dank Batteriebetrieb unterstützt das MT300 die hochgenaue Kalibrierung im Labor ebenso wie beispielsweise die präzise Transmitter-Kalibrierung im Feld.
Inhaltsverzeichnis
Warum das MT300 die richtige Wahl ist
Hochpräzise Messung von Flüssigkeiten und Gasen
Während herkömmliche Hochpräzisions-Druckmessgeräte häufig auf reine Gasmessung beschränkt sind, ist das MT300 auch für Flüssigkeitsanwendungen geeignet.
Das MT300 erfasst selbst geringfügige Druckänderungen im Niederdruckbereich zuverlässig – beispielsweise in Kühlsystemen von Elektrofahrzeugen (EVs) oder Kühlwassersystemen von Rechenzentren. Geeignete Medien sind nicht brennbare, nicht explosive, nicht toxische und nicht korrosive Flüssigkeiten und Gase (ausgenommen Stoffe gemäß der EU-Druckgeräterichtlinie 2014/68/EG, Artikel 13(1)(a)).
Langzeitstabilität, bewährt in internationalen Vergleichsmessungen
Das MT300 garantiert eine Genauigkeit (Accuracy) von 0,01 % über einen Zeitraum von 12 Monaten. Diese Genauigkeitsspezifikation basiert auf Messdaten, die über viele Jahre hinweg erhoben worden sind. Interne Evaluierungsdaten bestätigen, dass die Messwertabweichung auch nach 2.000 Tagen äußerst gering bleibt.
Die Drucksensoren und die MT-Serie von Yokogawa werden als Transfernormale in internationalen Vergleichsmessungen nationaler Metrologie-Institute eingesetzt. (Transfer Standards – Referenznormale, die zum Vergleich von Messstandards als Vermittlungsstandard eingesetzt werden)
Differenzdruckmessung mit nur einem Gerät
Das Differenzdruckmodell des MT300 ermöglicht die Differenzdruckmessung (ΔP) mit nur einem Gerät. Bei herkömmlichen Differenzdruckmessungen werden zwei Druckmessgeräte eingesetzt, die jeweils den Druck messen, woraus anschließend die Differenz berechnet wird.
Bei dieser Zwei-Geräte-Methode addieren sich die Messunsicherheiten der einzelnen Sensoren (z. B. 0,01 % + 0,01 % ≈ 0,02 %), wodurch sich die Unsicherheit der Differenzdruckmessung erhöht.
Das Differenzdruckmodell des MT300 misst den Differenzdruck direkt mit einem einzelnen integrierten Sensor, sodass keine zusätzliche Fehlerakkumulation durch mehrere Messgeräte auftritt.
Durch die Messung mit nur einem Gerät werden die Vereinfachung des Messsystems, Platzersparnis und eine effizientere Datenerfassung erreicht. Dies ist besonders bei Anwendungen von Vorteil, bei denen der Differenzdruck hochpräzise erfasst werden muss – wie bei Luftströmungstests in HLK-Systemen (Heizung, Lüftung, Klimatechnik), Windkanaltests oder der Druckverlustmessung an Bauteilen.
| MT300 | Herkömmliche Differenzdruckmessung | |
|---|---|---|
| Methode | Messung mit einem einzelnen integrierten Drucksensor | Messung mit zwei unabhängigen integrierten Sensormodulen |
| Anzeige | Direkte Anzeige des Differenzdruckwerts | Zwei Messwerte werden separat angezeigt |
| Ablesung | Direkte Ablesung des Werts | Berechnung aus zwei Messwerten erforderlich |
| Sensorgenauigkeit | Genauigkeit bleibt erhalten, da mit einem Sensor gemessen wird (z. B. 0,01 %) | Messunsicherheiten zweier Sensoren addieren sich (z. B. 0,01 % + 0,01 % ≈ 0,02 %) |
Laborqualität bei der Kalibrierung im Feld
Das MT300 bietet alle Funktionen, die für die Kalibrierung und Wartung von Transmittern im Feld erforderlich sind. Mit der Option /DM kann das MT300 einen Transmitter mit 24 VDC versorgen und gleichzeitig dessen Ausgangssignal (1–5 V oder 4–20 mA) direkt messen.
Der entscheidende Vorteil des MT300 liegt darin, dass es bei der Genauigkeit auch im Feld Laborqualität ermöglicht – ein Niveau, das mit tragbaren Handkalibratoren nicht erreicht werden kann. Hochpräzise Kalibrierung, Verifizierung und Loop-Checks können direkt vor Ort durchgeführt werden, was die Zuverlässigkeit der Messergebnisse sicherstellt. Mit dem optionalen Lithium-Ionen-Akku (/EB-Option) ist ein kabelloser Betrieb von bis zu ca. 6 Stunden auch ohne Netzstromversorgung möglich.
Hohe Überdruckfestigkeit
Das MT300 verfügt insbesondere in den niedrigen Messbereichen über eine hohe Überdruckfestigkeit. Im 1-kPa-Bereich beträgt die zulässige Überdruckbelastung 50 kPa (das 50-Fache des Messbereichs), im 10-kPa-Bereich ebenfalls 50 kPa (das 5-Fache des Messbereichs). Herkömmliche Druckmessgeräte weisen häufig nur eine Überdruckfestigkeit vom 1,1- bis 1,2-Fachen des Messbereichs auf, was das Risiko einer Beschädigung durch Überdruck erhöht.
In der Praxis kommt es nicht selten vor, dass während eines Experiments unbeabsichtigt ein zu hoher Druck aufgebracht wird. Besonders bei der Messung von Mikrodifferenzdrücken in Umgebungen mit hohem Leitungsdruck ist eine hohe Überdruckfestigkeit von entscheidender Bedeutung. Die robuste Auslegung des MT300 reduziert diese Risiken vor Ort und unterstützt einen langfristig stabilen Betrieb.
| Messbereich (Range) | Zulässiger Eingangsdruck (Allowable Input) | |
|---|---|---|
| 1 kPa | 50 kPa | Messbereich × 50,0 |
| 200 kPa | 500 kPa | Messbereich × 2,5 |
| 70 MPa | 98 MPa | Messbereich × 1,4 |
Hauptfunktionen
Hochauflösende Anzeige
Mit der Option /R1 kann die Anzahl der angezeigten Stellen des Druckmesswerts um eine Stelle erhöht werden.
Die erhöhte Anzeigeauflösung verbessert die Ablesbarkeit kleiner Messwertänderungen und reduziert die Quantisierungs- bzw. Ables-Unsicherheit, insbesondere in Kalibrieranwendungen.
Das MT300 verfügt über ein 4,3-Zoll-TFT-Farb-LCD (480 × 272 Pixel), das Messdaten mit hoher Lesbarkeit darstellt.
Hochgeschwindigkeitsmessung und Synchronmessung
Mit der Option /F1 stehen drei Messmodi zur Auswahl: Normal, Mittel und Hochgeschwindigkeit.
Im Hochgeschwindigkeitsmodus wird modellabhängig eine Zeitauflösung bzw. Ansprechzeit von < 100 ms erreicht, sodass transiente Druckverläufe und schnelle Druckänderungen zeitlich hochauflösend erfasst werden können.
Die Synchronmessfunktion ermöglicht die Daisy-Chain-Verbindung von bis zu vier MT300-Geräten zur zeitlich synchronisierten Erfassung mehrerer Messpunkte.
Beispielsweise können beim Saugleistungstest von Staubsaugern (IEC 60312) das Differenzdruck- und das Absolutdruckmodell synchron betrieben werden, um Ansaugluftstrom und Vakuumgrad zeitkorreliert und mit hoher Genauigkeit zu bestimmen.
Lecktest und statistische Auswertung
Das MT300 bietet zahlreiche Funktionen zur Effizienzsteigerung bei der Druckmessung.
| Lecktest | Misst die Druckänderung oder die Leckrate (Druckänderung pro Minute) innerhalb eines festgelegten Messzeitraums. Kann zur Überprüfung der Dichtheit und Integrität des Druckmesssystems eingesetzt werden. |
|---|---|
| Statistische Auswertung | Zeigt Maximalwert, Minimalwert, Mittelwert und Standardabweichung der kontinuierlich erfassten Daten an. |
| Skalierung | Ermöglicht das Einstellen benutzerdefinierter Koeffizienten zur Anzeige umgerechneter Werte. Anwendungsspezifische Einheitenanzeigen sind möglich. |
| D/A-Ausgang (Option /DA) | Wandelt den Messwert in ein Analogsignal um und gibt es über den externen Anschluss aus. Die Datenausgabe an externe Schreiber oder Messsysteme ist einfach möglich. In Kombination mit der Option /F1 kann das Aktualisierungsintervall des Ausgangs auf 250 μs eingestellt werden. |
Produktübersicht
Relativdruckmodell
Modell zur Messung des Relativdrucks mit Bezug auf den atmosphärischen Umgebungsdruck, mit sechs Messbereichen für ein breites Anwendungsspektrum.
| Messbereiche | 10 kPa / 200 kPa / 1000 kPa / 3500 kPa / 16 MPa / 70 MPa |
|---|---|
| Hauptanwendungen | Referenznormal für Druckkalibrierung, Prüfung in Produktionslinien, Druckverlustmessung u. a. |
Hinweis zum 70-MPa-Modell
Das 70-MPa-Modell arbeitet als Sealed-Gauge-Druckmodell. Es ist für Messungen im Hochdruckbereich geeignet.
Absolutdruckmodell
Absolutdruckmodell mit Referenz zum Vakuum für die Messung des atmosphärischen Drucks und die Überwachung von Vakuumprozessen; eine integrierte Neigungskorrektur kompensiert Offsetabweichungen bei vertikaler Aufstellung.
| Messbereiche | 130 kPa / 700 kPa / 3500 kPa |
|---|---|
| Hauptanwendungen | Atmosphärendruckmessung, Überwachung von Vakuumprozessen, Messung des Referenzdrucks bei der Kalibrierung mit Druckwaagen |
Differenzdruckmodell
Zwei Druckeingänge ermöglichen die direkte Differenzdruckmessung über einen integrierten Sensor, ohne nachgelagerte Differenzbildung.
| Messbereiche | 1 kPa / 10 kPa / 130 kPa / 700 kPa |
|---|---|
| Hauptanwendungen | Druckverlustmessung in EV-Kühlsystemen, HLK-Tests, Windkanaltests, Druckverlustmessung an Bauteilen |
Anwendungsbeispiele
Anwendungsbeispiele nach Branchen
Das MT300 wird in unterschiedlichsten Branchen eingesetzt, in denen hohe Präzision bei der Kalibrierung und Messung gefordert ist.
| Metrologie und Kalibrierlabore |
|
|---|---|
| Automobilindustrie (EV) |
|
| Klimatechnik und Haushaltsgeräte |
|
| Medizintechnik |
|
| Anlagenbau (Prozessindustrie) |
|
| Industrielle Fertigung |
|
| Infrastruktur |
|
| Rechenzentren |
|
| Reinräume |
|
Referenznormal für die Druckkalibrierung
Bei der Kalibrierung mit Druckwaagen (Kolbenmanometern) wird ein Referenznormal zur Verifizierung der erzeugten Kalibrierdrücke benötigt. Zusätzlich ist ein hochpräzises Druckmessgerät zur Bestimmung des atmosphärischen Drucks erforderlich. Das MT300 erfüllt diese Anforderungen durch hohe Genauigkeit, feine Auflösung und hohe Langzeitstabilität.
Beim Einsatz des MT300 als betriebsinternes Referenznormal führt die hohe Langzeitstabilität zu einer geringen Drift zwischen den Kalibrierzyklen. Dadurch werden Rekalibrierintervalle verlängert sowie Kosten und administrativer Aufwand reduziert. Darüber hinaus wird das MT300 als Transfernormal in internationalen Vergleichsmessungen eingesetzt und findet breite Anwendung im Bereich der metrologischen Standards.
Druckverlustmessung in EV-Kühlsystemen
In Elektrofahrzeugen (EVs) sind zahlreiche wärmeerzeugende Komponenten verbaut – wie Motor, Batterie, Wechselrichter und Leistungssteuerungseinheiten. Da die Wärmeentwicklung und die optimale Betriebstemperatur der einzelnen Komponenten unterschiedlich sind, werden in einem Fahrzeug in der Regel mehrere Kühlkreisläufe eingesetzt. Bei der Auslegung und Entwicklung von Kühlsystemen ist die Messung des Druckverlusts in den Strömungskanälen der Kühlflüssigkeit unerlässlich.
Das Differenzdruckmodell des MT300 ist auch für Flüssigkeiten geeignet und kann den Druckverlust der Kühlflüssigkeit hochpräzise mit nur einem Gerät messen. Mit dem für das Messobjekt geeigneten Messbereich und der entsprechenden Auflösung trägt es zur Leistungsbewertung und Optimierung von EV-Kühlsystemen bei.
Leistungsbewertung von Klimaanlagen
Bei der Prüfung der Heiz- und Kühlleistung von Klimaanlagen werden die Leistungskennwerte aus dem Differenzdruck vor und nach der Luftstrom-Messdüse sowie aus Temperatur und Luftfeuchtigkeit berechnet. Die Prüfung muss im Gleichgewichtszustand durchgeführt werden, wobei eine präzise Messung des Innen- und Außendrucks erforderlich ist. Das MT300 unterstützt mit der Option /F1 die Hochgeschwindigkeitsmessung schnell veränderlicher Drücke und trägt so zur Verbesserung der Prüfgenauigkeit bei.
Im gleichen Bereich der Klimatechnik und Haushaltsgeräte wird beim Saugleistungstest von Staubsaugern (IEC 60312) eine Messkonfiguration mit zeitlich synchronisierter Erfassung von Differenz- und Absolutdruck eingesetzt.
Kalibrierung und Wartung im Feld
In Feldumgebungen wie Industrieanlagen müssen installierte Transmitter vor Ort kalibriert, verifiziert und im Rahmen von Loop-Checks geprüft werden. Mit der Option /DM kann das MT300 den Transmitter mit 24 VDC versorgen sowie dessen Ausgangssignal (1–5 V oder 4–20 mA) direkt messen, sodass der gesamte Arbeitsablauf mit einem einzigen Gerät durchgeführt werden kann.
Die Option /EB mit Lithium-Ionen-Akku ermöglicht einen netzunabhängigen Dauerbetrieb von ca. 6 Stunden. Standardmäßig integrierte Schnittstellen wie GP-IB, USB und Ethernet erlauben eine einfache Integration in bestehende Mess- und Automatisierungssysteme.
